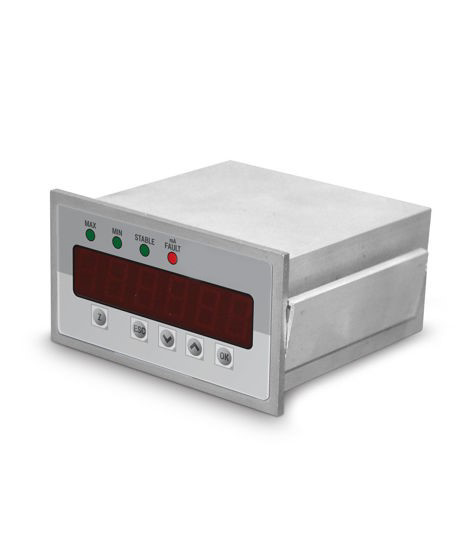

DİJİTAL LOADCELL ÇEVİRİCİ

Kullanım Alanları:  Tartım indikatörlerinin kullanıldığı bazı sektörler şu şekildedir:Kimyasal Üretim Endüstrisi, Üretim Ve Teknolojik Hatlar, Proses Otomasyonu, OEM Ve Sistem Entegratörleri, Cam Ve Seramik Endüstrisi,Demir Çelik Üretimi, İnşaat Ve Yapı Malzemeleri, Dolum Paketleme ve Ambalaj Hatları.

Cihazın özellikleri şöyledir:

Çalışma Voltajı: 24VDC ± %20

Çalışma Sıcaklığı: -10 ─ +40 ˚C,%85 bağıl nem

Ölçüm Çözünürlüğü: 2. 24 bit

Analog Çıkış çözünürlüğü: 16 bit

Analog Yük Empedansı: Maksimum 500Ω

Gösterge: 6 dijit gösterge (seven segment), Stabil, Max, Min Ledleri

Tuş Takımı: 5 adet mini tact buton. 4 programlama ve kalibrasyon için: ESC, UP, DOWN, OK.

Loadcell Besleme Voltajı: 5VDC, maksimum 250mA

Lodcell Bağlama Adedi: 4 adet 350Ω

Loadcell Bağlantı Tipi: 4 veya 6 kablolu

Kutu: Ön ve arka panel paslanmaz çelik, ana gövde alüminyum. Ön ve arka etiketler. Panel montajı için kolay ayarlanabilir yan aparat

Cihazın stabil bir şekilde çalışması için öncelikle yukarıdaki şekilde gösterilen bağlantıların doğru şekilde yapıldığından emin olunması gerekmektedir. Cihazın tüm klemensleri 3.81mm bacak aralığına sahip çıkarılabilir klemenslerdir. Bu klemensler cihaza kolay montaj ve bakım avantajı sağlamaktadır. Loadcell besleme voltajının pozitif ucu EXC+(Beyaz Renk) ucuna, negatifi ucu ise EXC- (Kırmızı Renk) ucuna bağlanacaktır. SGN+ Loadcell’in çıkış(out) sinyalinin pozitif ucudur. SGN- Loadcell’in çıkış(out) sinyalinin negatif ucudur. SEN+ ucu 6 kablolu loadcellerde bulunmaktadır. Bu uç besleme pozitif voltajı geri dönüşüdür. SEN- ucu 6 kablolu loadcellerde bulunmaktadır. Bu uç besleme negatif voltajı geri dönüşüdür. SHLD ucu ise loadcell kablosu ekranının bağlanacağı kablo ucudur.
