MOTOR HIZ BEKÇİSİ (ROTATION CONTROL V2)

Hız bekçisi induktif sensör aracılığı ile rpm kontrolü yapar. Rpm hesaplayamadığı durumlarda (RPM=0) COM ucuna verilen gerilimi [3 numaralı pin] Role üzerinden NO pinine [4 numaralı pin] aktararak rpm’in sıfır olduğunu bildirir.

Kademe Ayarı

1. Motor sabir bir devire ayarlanır.

2. RELAY OUT ışığı sönene kadar Potansiyometre F+ Yönüne doğru çevrilir.

3. RELAY OUT ışığı söndükten sonra Potansiyometre F- Yönüne doğru 1 tur çevrilir.

4. Motorun devri düşürüldüğünde RELAY OUT ışığının yanması gerekir. Devir düştüğünde RELAY OUT ışığı yanıyorsa kademe ayarı başarılı bir şekilde yapılmıştır.

Bağlantılar

Güç, Sensör ve Tetik bağlantısı

Kablo uçları aşağıdaki gibi bağlanmalıdır.

1 nolu uç: +24V DC

2 nolu uç: -24V DC (GND)

3 nolu uç: Role Com

4 nolu uç: Role NO

5 nolu uç: İnduktif sensör besleme (+V Sensor)

6 nolu uç: İnduktif sensör tetik (Sensor Load)

7 nolu uç: İnduktif sensör gnd (-V Sensor

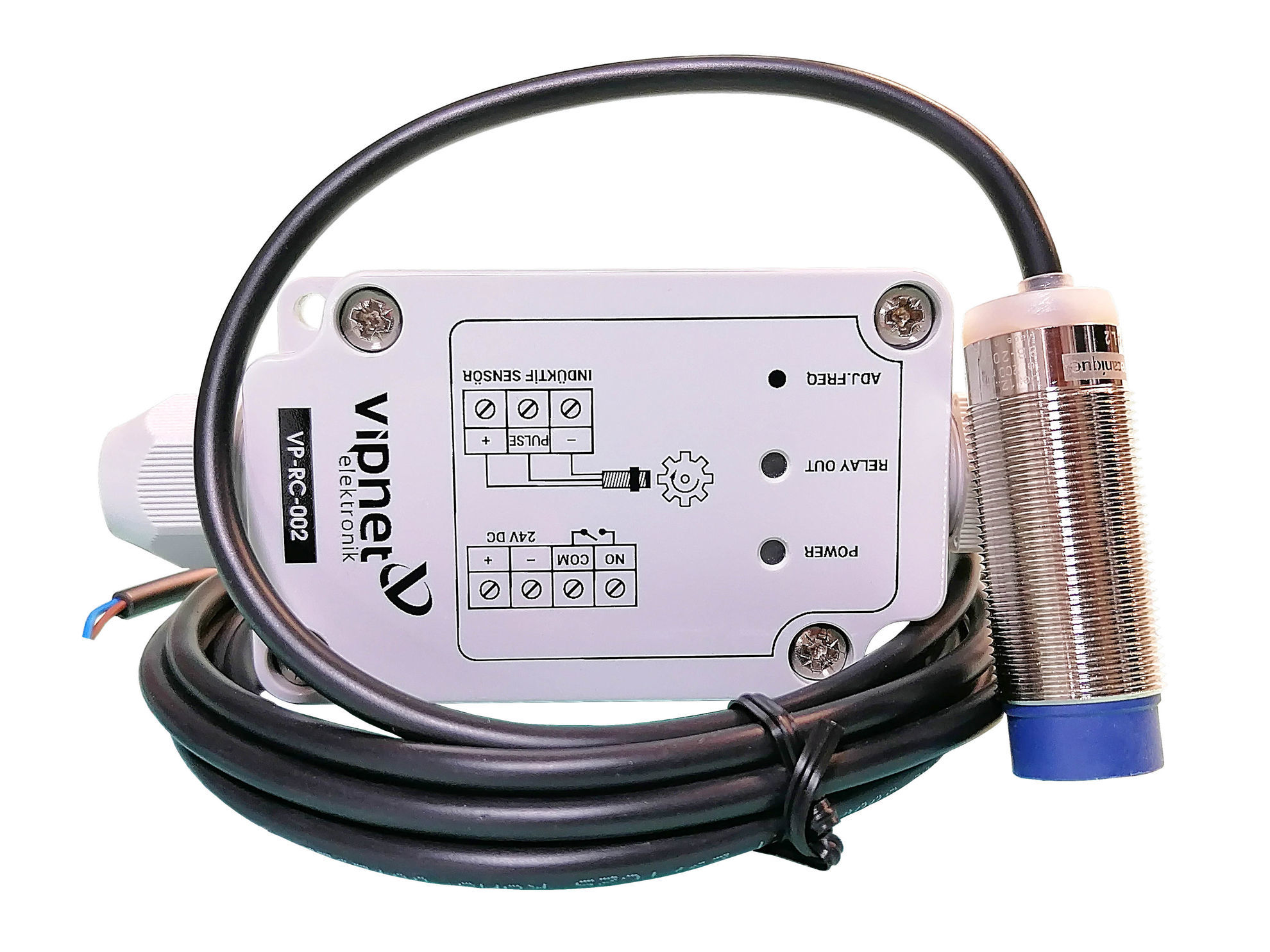

Cihazın yanında gelen sensör; Schneider marka XS2-18BLPAL2 İndiktüf dedektör'dür.
